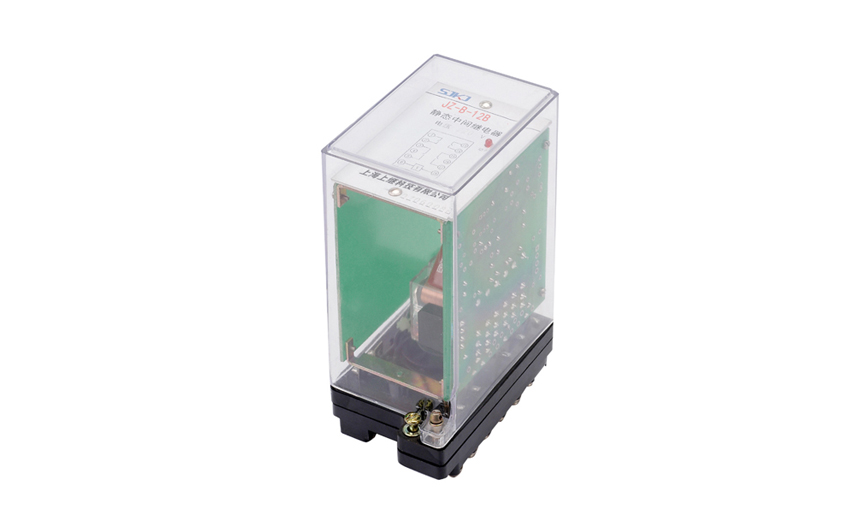

JZ-B-13B靜態防跳中間繼電器用于電力系繼電保護和自動控制裝置中 , 增加保護和控制回路觸點數量和觸點容量。
JZ-B-13B靜態防跳中間繼電器用途
JZ-B-13B靜態防跳中間繼電器用于電力系繼電保護和自動控制裝置中 , 增加保護和控制回路觸點數量和觸點容量。JZ-B靜態防跳中間繼電器采用集成電器原理機構客服了電磁繼電器的觸點調節困難間題,具有可靠性高,抗振性強等優點。
JZ-B-13B靜態防跳中間繼電器型號命名及含義
JZ-B-13B靜態防跳中間繼電器型號命名及含義使用條件
環境溫度 -25°C~+50°C
海拔高度 2000M及以下
周圍空氣的相對溫度,最濕月的月平均最大相對濕度為90%。
周圍的磁感應強度不大于0.5mT。
使用地點不允許有較強的振動與沖動。
使用地點不允許有爆炸危險的介質,周圍介質不含有腐蝕金屬盒破壞絕緣的氣體及導電介質,不允許充滿水蒸汽及有較嚴重的霉菌.
使用地點應具有防雨、雪、風、沙的設施。
JZ-B-13B靜態防跳中間繼電器技術條件
動作值、保持值
動作電壓一般為50%額定電壓值;動作電流為50%額定電流值
具有電流保持繞組的繼電器保持電流為50%額定電流, 具有電壓保持繞組的繼電器保持電壓為50%額定電壓。
返回值 額定值的50%
功率消耗 電壓繞組<1.2W 電流繞組<2W 輔助電源<3W
熱穩定性 環境溫度+40°C時
電壓繞組長期承受110%額定電壓溫升不超過65°C。
電流繞組能長時間承受三倍額定電流。
絕緣電阻 繼電器電路與導磁體之間、在電氣上無聯系的各電路之間,用開路電壓為500V的測試儀測定其絕緣電阻值應不小于300MΩ。
介質強度 繼電器電路與導磁體之間及電氣上無聯系的各電路之間能耐受交流50Hz、電壓2000V,歷時1min。
繼電器線圈繞組間能耐受交流50Hz、 電壓500V歷時1min。
壽命 電壽命>105次 機械壽命>106次。
JZ-B-13B靜態防跳中間繼電器外形尺寸及開孔尺寸圖
