BS-30時間繼電器應用范圍

BS-30時間繼電器,用于電力系統繼電保護裝置及自動化裝置,作為延時控制元件,使被控制設備或電路技照預定的延時動作。

BS-30時間繼電器主要技術數據

·額定電壓: DC220V、110V、48V。

·延時范圍: BS-31/3-10min; BS-32/5-20min; BS-33/6-30min; BS-34/1.5-5min

·延時一致性:不大于5%整定值。

·功率消耗:不大于15W。

·觸點容量:正電壓不超過250V.電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x10⁴次。輸出觸點長期允許接通電流為5A。

·介質強度產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

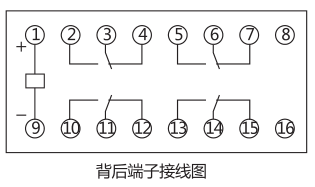

BS-30時間繼電器內部接線及外引接線圖

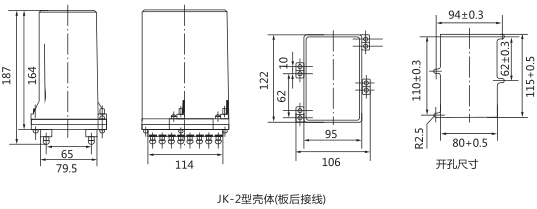

BS-30時間繼電器外形及開孔尺寸
