繼電器的接法及電路設計

繼電器在電路中起到重要的作用，通過線圈的通電來控制電路的通斷。但是繼電器的應用細節你是否了解呢？

今天繼電器資緣網就來探討一下繼電器的接法與電路設計。

繼電器的接法及電路設計

首先，我們來了解一下繼電器的接法。繼電器通常采用線圈加開關的方式進行接通和斷開電路。

繼電器的接法及電路設計-2

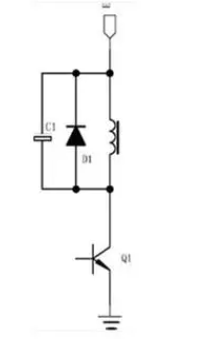

在圖中，我們可以看到繼電器的線圈經過Q1作為開關，使其導通與斷開。而D1則作為續流二極管，可以消耗線圈中的能量。

接下來，我們來看看繼電器的特點。繼電器的吸合電流大于釋放電流，也就是說，當繼電器吸合時，需要的電流較大，而當繼電器釋放時，需要的電流較小。

同時，保持電流小于吸合電流，大于釋放電流。這些特點在進行電路設計時需要特別注意。

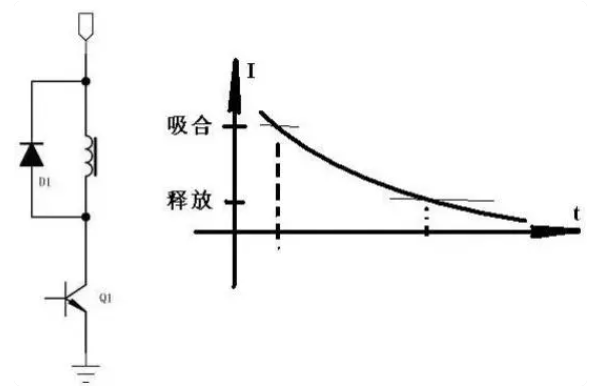

此外，我們來看看流行的電路設計優缺點。繼電器的線圈相當于電感，它的電流不能突變。

在釋放時，Q1截止瞬間，線圈將仍保持原來的電流大小。如果不接入D1這個二極管，產生的電壓理論上是無窮大的。

而接入D1后，給線圈中的能量提供了釋放的通道。但是，如果二極管是理想的，即它只單向導通而沒有任何功率消耗，那么在繼電器釋放時，線圈中的電流將一直保持吸合時的最大電流。

這種情況下，繼電器可能無法釋放。實際中，二極管及線圈都不是理想的，所以它們是可以釋放的。

除了上述的接法外，還有其他一些接法。比如在圖中所示的電路中加入了電阻R1來控制能量釋放速度。

繼電器的接法及電路設計-3

當線圈在Q1關斷時，能量主要消耗在R1上，使繼電器可以快速降到釋放電流值。

這種接法可以加快繼電器的釋放速度，但同時也增加了電路的復雜性。

綜上所述，我們在進行繼電器接法和電路設計時需要考慮吸合電流、釋放電流和保持電流的特點，以及線圈續流的二極管的作用和能量釋放的速度等因素。

根據實際應用需求來選擇合適的接法和電路設計可以更好地發揮繼電器在電路中的作用。
