繼電器基礎知識：技術篇-MOS FET繼電器

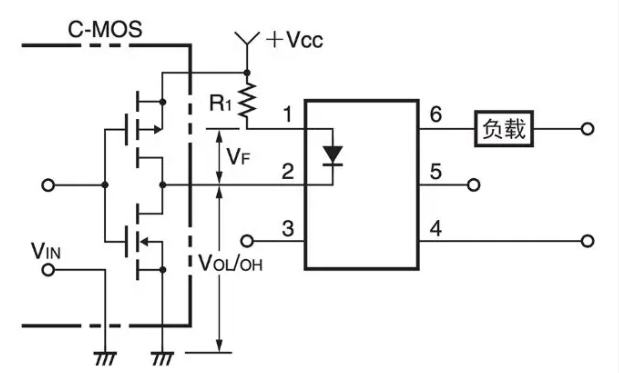

設計輸入側電源時的電流值概念
設計輸入側電源時的煩惱
機械式繼電器、MOS FET繼電器分別具有不同的特長。
基于對MOS FET繼電器所具小型及長壽命、靜音動作等優勢的需求，目前已經出現了所用機械式繼電器向MOS FET繼電器轉化的趨勢。
但是，由于機械式繼電器與MOS FET繼電器在產品結構上完全不同，所以設計時需注意的要領也自然不同。
機械式繼電器通過施加線圈電壓進行驅動，而MOS FET繼電器則是電流驅動。采用不同于機械式繼電器的結構，在投入電流時，輸入側的LED將會發光，輸出側的PDA(光電二極管陣列)根據受光量進行發電并施加電壓來驅動MOS FET繼電器。因此，驅動MOS FET繼電器需要向LED投入多少電流成為設計上需要解決的課題。
LED的光量會因各種原因而發生變化。電流值越大，光量也就越強。此外，光量還會因長期使用所致老化而逐漸變?nèi)酢Ｒ虼耍腴L(zhǎng)期使用，則需對經年老化時的發光量加以考量。此外，如果環境溫度較高，驅動MOS FET所需的電壓也會變高，所以需要比日常溫度下更大的電流。
MOS FET繼電器無法投入超出額定值的電流。如果未在設計上正確加入此些要素，則會導致設備故障。
在這種輸入側的電源設計上，應該存在各種令人煩惱的問題。
這是因?yàn)槭褂昧薒ED，所以在設計上需要考量的事項與機械式繼電器時存在差異。
要領共有2個。
1. 周圍溫度環境的影響
2. LED的經年老化
MOS FET繼電器相關回顧

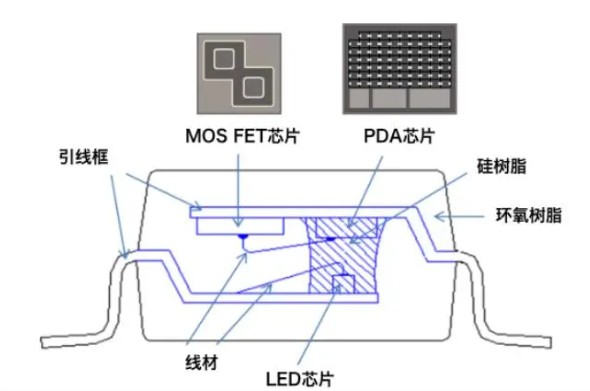

首先，我們來回顧一下MOS FET繼電器的結構和動作原理。
MOS FET繼電器是一款組合了半導體單元(LED、PDA、MOS FET)、實現了繼電器功能的部件。
如上所述，MOS FET繼電器通過向輸入側投入電流使LED發光，然后通過PDA將該光變?yōu)殡妷簛?lái)驅動作為輸出單元的MOS FET執行動作。也就是說，需要設計向LED投入適用電流、使PDA可不斷受光的輸入側電源。要領共有以下2點。
LED會伴隨使用逐漸經年老化。輸入側的電流越高，老化速度越快，因此需設計解決此問題的輸入側電流值。此外，不同的MOS FET繼電器商品所搭載的LED種類不同，且經年老化的速度也存在差異。
有些客戶出于“只要所選高電流在額定電流范圍內就不會產生運行問題”的觀念而在設計上選擇了高電流值，這種情況下將會存在不足。輸入側的電流基本直接流入LED，從而導致LED老化且發光量下降。結果可能會造成MOS FET繼電器無法正常運行，甚至還可能導致LED損壞而使MOS FET繼電器無法運行。因此，要想確保正常運行且長期使用，則需在設計上采用合理光量使LED發光，并向輸入側投入合理的電流。
要領② 使用環境溫度的考量
LED的老化速度還會因使用的環境溫度條件而加速。使用的環境溫度越高，老化速度越快，所以應基于這方面的考量設計輸入側的電流值。
要領③ 其他考量事項
還有一點，內容并不僅限于我們的產品，同時也應基于對客戶質量的考量而采用確保安全的設計。這一點也希望在輸入側的電流值設計上得到反映。
輸入側電流值的計算公式
基于上述3點的考量，輸入側的電流值設計可能要求達到以下所示條件。
· 動作LED正向電流設計值=IFT×α1×α2（×α3）
· IFT：觸發LED 正向電流???以商品目錄的最大額定值為基準。
· α1：LED的經年變化率???根據產品型號(所用LED)而異。
· α2：IFT的環境溫度變化???基于商品目錄的“觸發LED正向電流-環境溫度”圖表。
· α3：安全系數???電源的差異及老化、其他。
例如：G3VM-61G3型，假設在最高85℃的環境溫度下使用時，
· IFT：0.2mA（最大額定值、25℃）

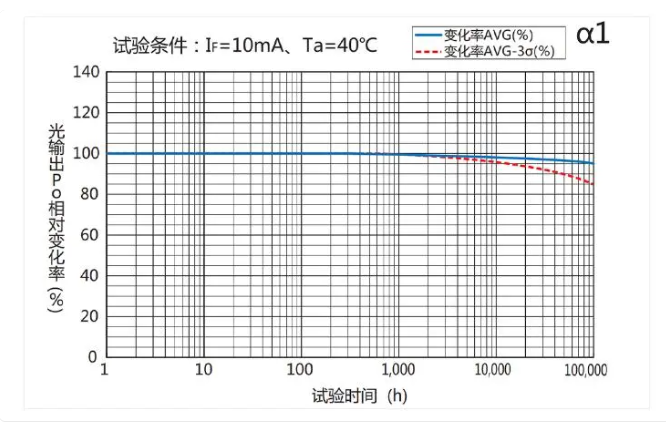

· α1：基于10萬小時后80%(減少20%)的LED預測經年變化數據進行設定? 1÷0.8=1.25
（環境溫度升高后將會加速變化，所以在85℃的環境溫度下使用時，40℃時的數據所示變化率也會增大，IF條件10mA也顯示在較低條件下使用時變化會變小。基于對該點的考量，本次設定為80%。）
· α2：基于觸發LED正向電流-環境溫度圖表所示25℃和85℃環境溫度的數值設定變化率
? 0.6mA÷0.2mA=3
動作LED正向電流設計值=0.2mA×1.25×3（×α3）=約0.75mA（×α3）。
