電流繼電器系列

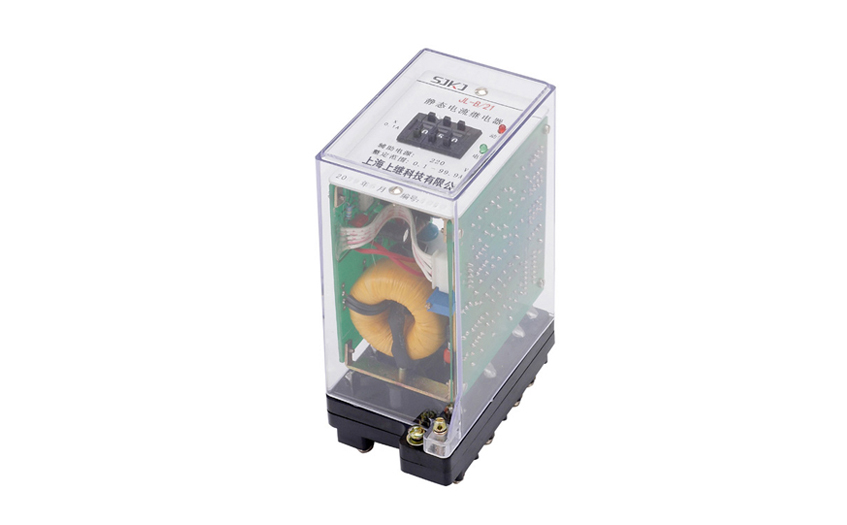

JL-B/23集成電路電流繼電器

所屬欄目:電流繼電器系列
產品特征:

JL-B/23集成電路電壓繼電器作為繼電保護元件,主要用于發電機、變壓器、輸變電、線路中,作為電力系統交流回路過負荷或 短路的啟動元件,給出報警信號或切除故障。

產品咨詢021-57233089 QQ交談
分享到:

JL-B/23集成電路電流繼電器概述


JL-B/23集成電路電壓繼電器作為繼電保護元件,主要用于發電機、變壓器、輸變電、線路中,作為電力系統交流回路過負荷或 短路的啟動元件,給出報警信號或切除故障。 本系列繼電器采用CMOS集成電路進行運算和比較,具有精度高,整定范圍寬,動作速度快,返回系數高,功耗低的特點,提供 輔助電源后,完全可替代電磁式電流繼電器。還增加SJ-4新型殼體,35mm標準導軌安裝,外形緊湊,安裝方便等優點。



JL-B/23集成電路電流繼電器型號命名及含義


JL-B/23型號命名及含義



JL-B/23集成電路電流繼電器正常工作條件


1 環境溫度:-10℃~+50℃

2 相對濕度:≤90%

3 大氣壓力:80Kpa~110Kpa

4 安裝位置:任意

5 周圍環境:繼電器不受太陽直射,不受雨水沖洗,空氣中不含導致金屬腐蝕或絕緣損壞的氣體或塵露,繼電器在工作時,不允 許振動,搬運過程不允許撞擊。


JL-B/23集成電路電流繼電器主要技術指示


1 整定范圍 0.02~9.99A,級差為0.001A      2-99.9A,級差0.1A

                其它值可按用戶要求定制



2 動作時間 1.2倍整定電流,動作時間不大于25mS。

                2倍整定電流,動作時間不大于20mS。



3 返回系數 過電流繼電器:0.9~0.97;欠電流繼電器:1.05~1.15。


4 整定誤差 小于2%。


5 功耗 繼電器動作,功耗小于5W,繼電器不動作,功耗小于4W。


6 觸點容量 在電壓不大于250V時,觸點連續接通電流為5A;

           在電壓不大于250V時,電路時間常數L/R為5mS的直流電路中,可斷開30W。

           在電壓不大于250V時,功率因數COSΦ為0.4的交流電路中,可分斷200VA。


7 觸點壽命 電壽命:105次, 機械壽命:106次。

8 絕緣電阻 繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間,用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MΩ。


9 介質強度 繼電器各帶電端子連在一起,對外露飛帶電端子或外殼之間能承受有效值為2000V,50Hz的交流電壓,歷時1分鐘 而不擊穿,不出現閃絡現象。


10 抗干擾性能 繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。


JL-B/23集成電路電流繼電器內部接線及外引接線圖(正視圖)


JL-B/23內部接線及外引接線圖(正視圖)



JL-B/23集成電路電流繼電器外形尺寸及開孔尺寸


JL-B/23繼電器外形尺寸及開孔尺寸



JL-B/23繼電器外形尺寸及開孔尺寸
